20. 정적 경로



IP 주소를 라우터 인터페이스에 입력하면 자동으로 라우팅 표에 연결 경로로 입력이 되고

직졉연결된 인터페이스 사이의 트래픽을 라우팅하는게 가능하다.

하지만 라우터가 직접 연결되지않은 서브넷으로 트래픽을 보내는 경우 그 경로를 알아야한다.

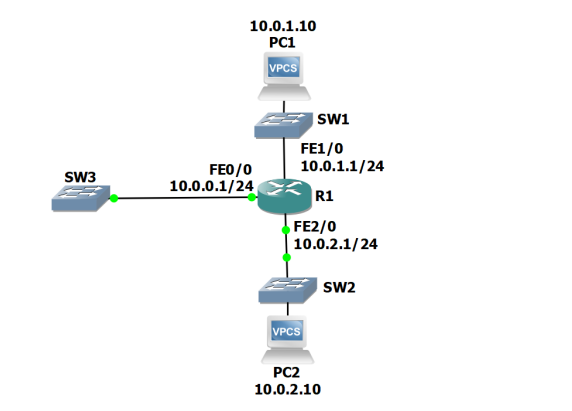

직접 연결된 예시



직접 연결된 F0/0 , F1/0, F2/0 인터페이스사이에서는 자유롭게 트래픽 전송가능

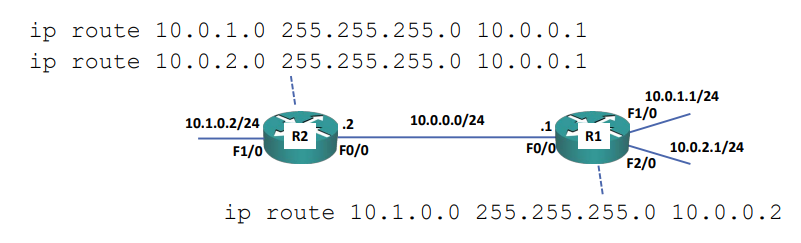

직접 연결되지 않는 예시

R1 직접연결 R2 직접연결

F1/0	10.0.1.1/24	F1/0	10.1.0.2/24
F2/0	10.0.2.1/24
F0/0	10.0.0.2/24	F0/0	10.0.0.1/24

위처럼 직접 연결되지않은 곳으로 트래픽을 보내려면 R1,R2가 서로 연결된 인터페이스를 통해

정적 경로를 잡아줘야한다.

R1에는 10.1.0.0 255.255.255.0 10.0.0.2 // 목적지 서브넷 다음홉

R2에는 10.0.1.0 255.255.255.0 10.0.0.1 // 목적지 서브넷 다음홉

R2에는 10.0.1.0 255.255.255.0 10.0.0.1 // 목적지 서브넷 다음홉







요약 경로

요약 경로를 사용하는이유는 관리자 오버헤드를 줄여주기위해서인데 수많은 경로들을 작업하려면

작업량이 많아지고 메모리 사용량도 많아지기 때문이다.

일반적인 정적 경로 설정은 위와 같다 하지만 R2뒤에 있는 경로들을 하나의 경로로 요약 할수있다.

기존 방식은 R1이 R2를 통해 , R1→R3 경로, R1→R2 경로, 이렇게 되어있는데

요약 경로를 사용하여 R1이 R2를 통해 , 경로, R1→(R3,R4) 로 구성이 가능해진다.

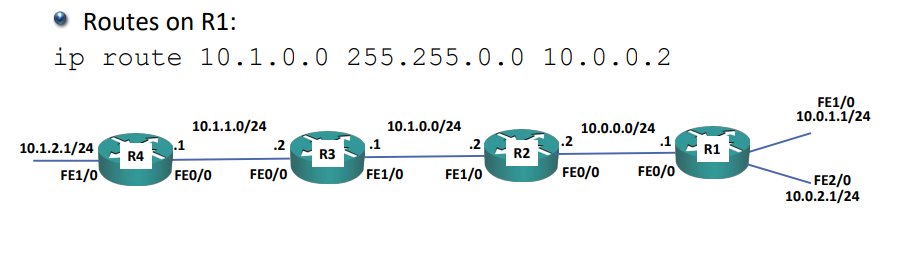

요약 경로는 아래와 같다

여기서 요약경로설정을 서브넷을 255.255.0.0로 설정했는데 범위가 크다.

R2 너머에서 이런 서브넷들이 모두 필요한게 아님으로

ip route 10.1.0.0 255.255.252.0 10.0.0.2 로 사용하여 요약 경로를 설정할수도있다.

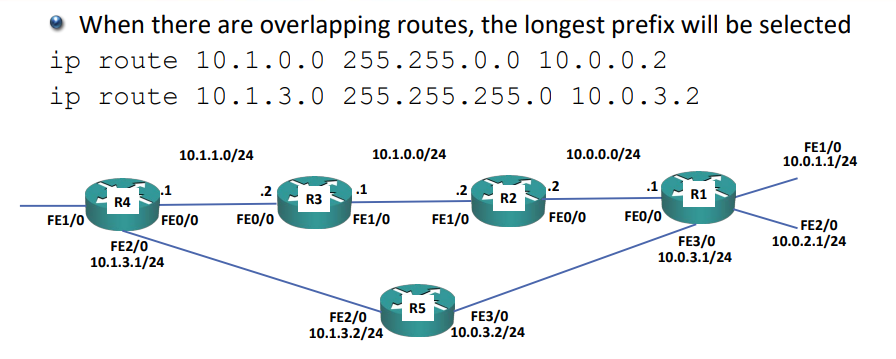

Longest Prefix Match

만약 위에서 R1에서의 요약 경로를 ip route 10.1.0.0 255.255.0.0 10.0.0.2 만 설정해놓으면

R1에서 R5로 갈때 R2→R3→R4→R5로 가게된다.



효율적인 경로를 통해 가려면 R1→R5로 바로 가게끔 경로를 설정해야된다.

ip route 10.1.3.0 255.255.255.0 10.0.3.2 이것을 추가하면 된다.



여기서 R1라우터는 상단경로를 통해서도 갈수있고 하단경로로도 갈수있지만

기본적으로 라우터는 가장 긴 접두어를 가진 경로를 택하게된다.

상단 경로는 255.255.0.0 , 하단경로는 255.255.255.0 으로 접두어가 긴 하단경로를 선택한다.

가장 구체적인 경로를 선택한다고 보면 된다.









기본 게이트웨이

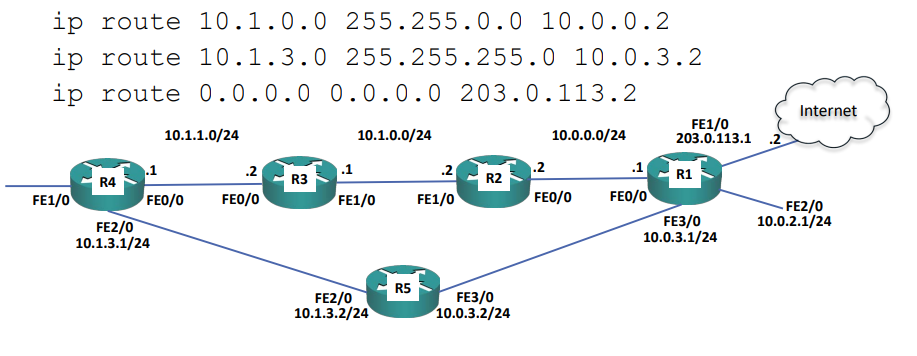

R1 쪽에서는 공공 IP 주소인 203.0.113.1을 사용한다고 하고

인터넷 서비스 제공자 측의 IP 주소는 203.0.113.2이라고 해보자

이렇게 우리가 구체적으로 경로를 지정한 적이 없었던 곳으로 향하는 경로를 추가하기 위해선

ip route 0.0.0.0 0.0.0.0 203.0.113.2 로 설정을 한다.

R1은 인터넷 서비스 제공자 ip주소만 알지 이것을 사용하는 다른 사용자들의 ip를 모르니

0.0.0.0 0.0.0.0으로 설정한다는것이다.

만약 트래픽을 50.50.50.50의 인터넷으로 보낸다면 203.0.113.2를 통해 전달할것이다.
